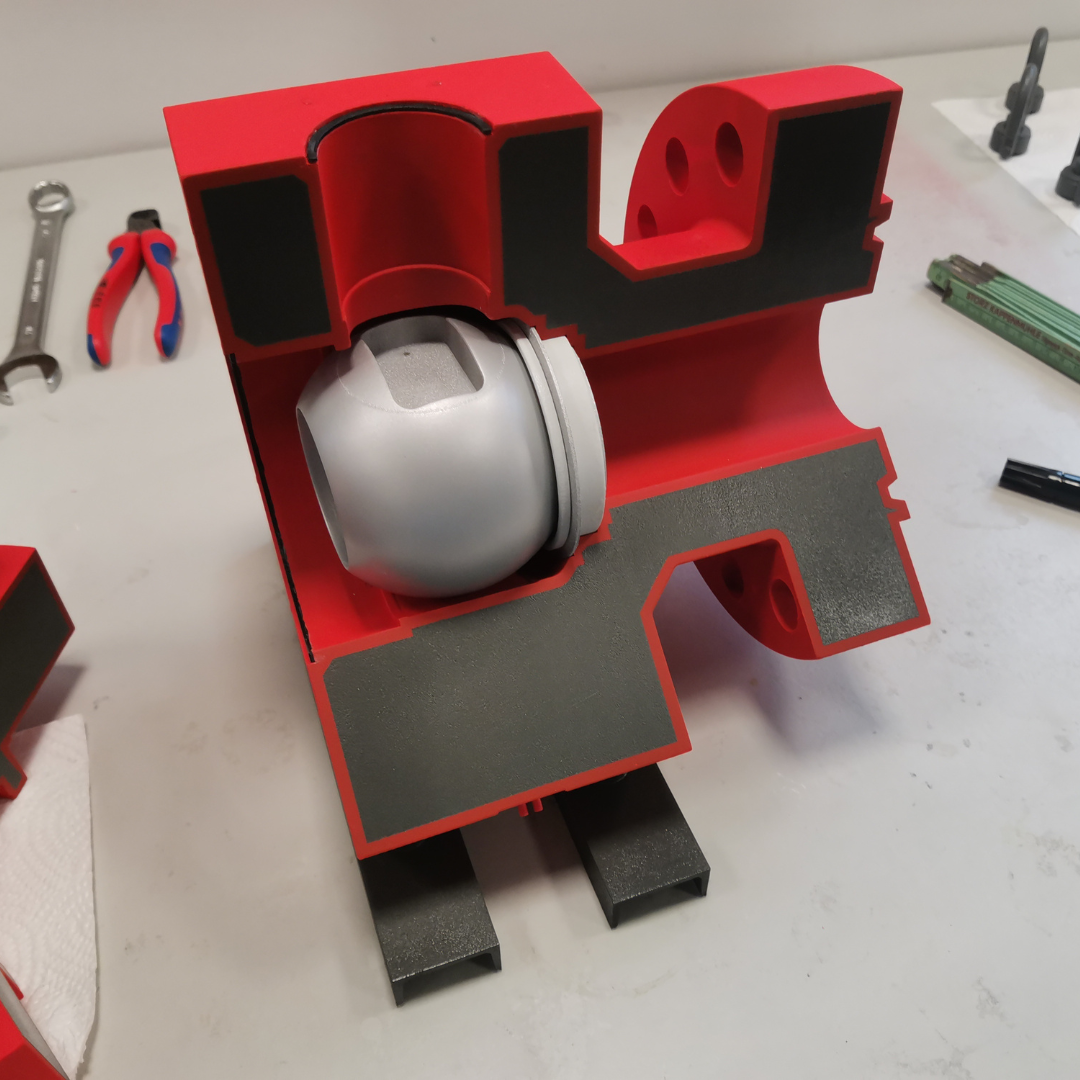

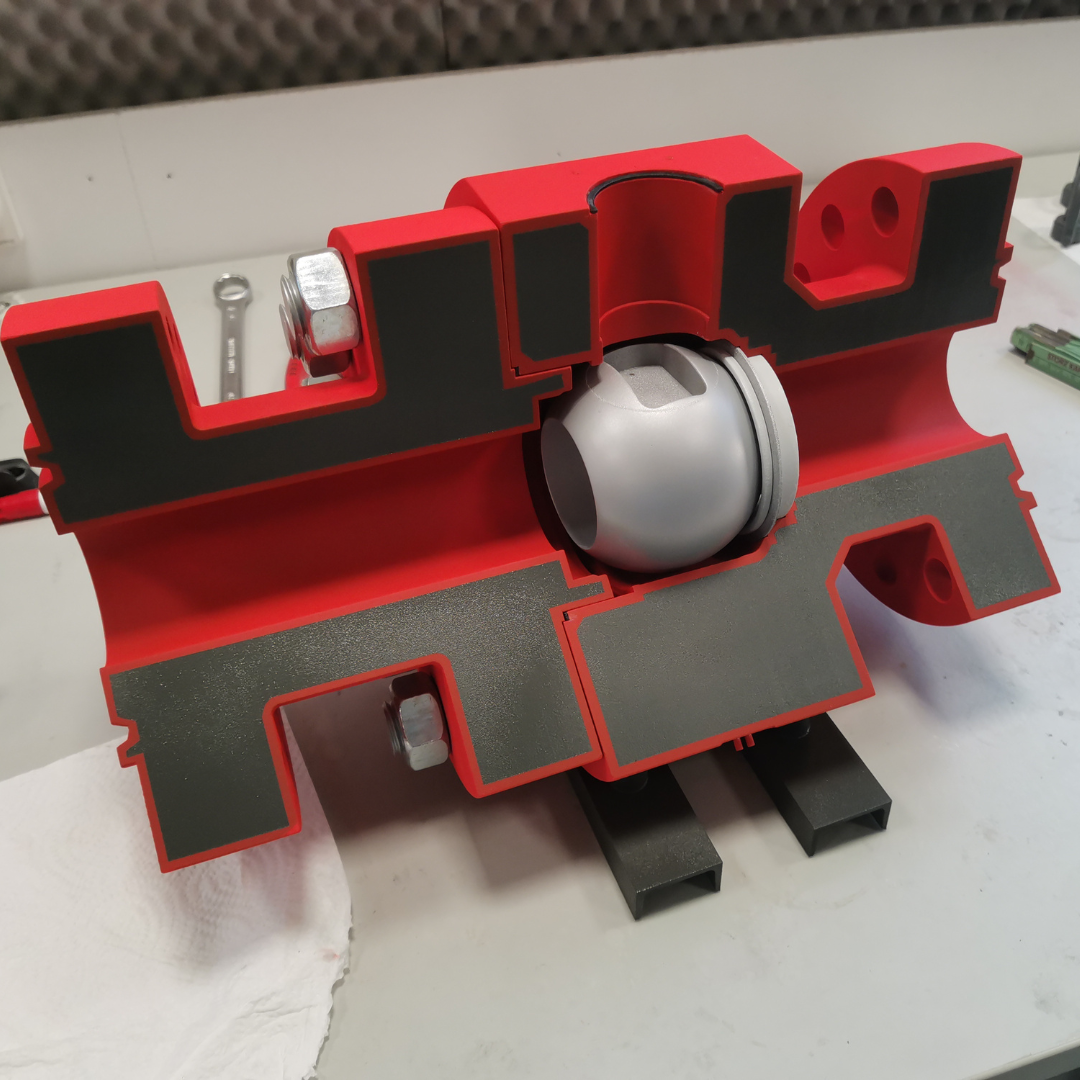

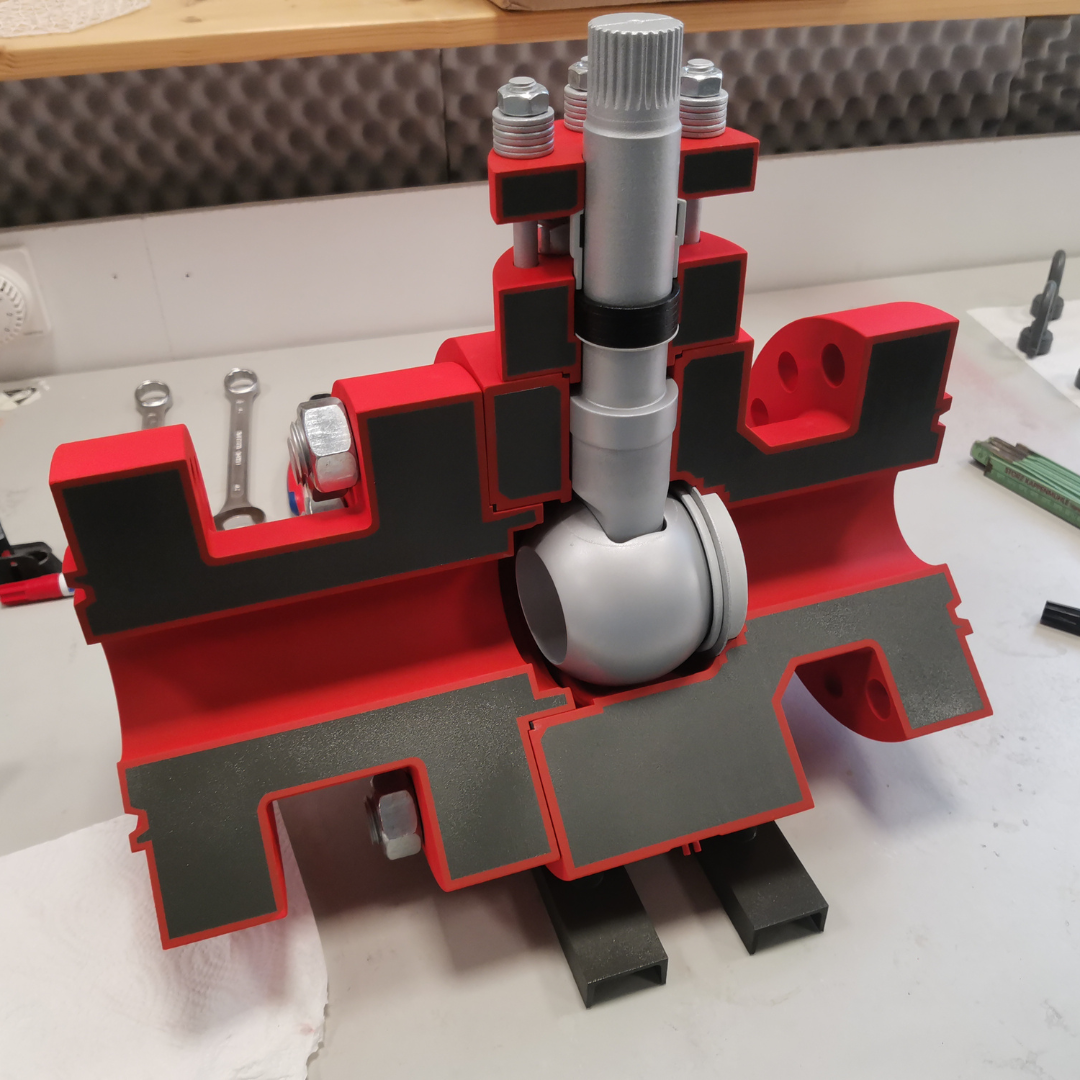

Kugelhahn FK75F als Maßstabsmodell
Für die Firma Flowserve Flow Control GmbH durften wir im Rahmen einer Neuentwicklung der Reihe „Schwimmende Kugelhähne mit metallischen Dichtungen – FK75F“ hochwertige Maßstabsmodelle mittels 3D Druck realisieren.
Der FK75F ist für hocheffiziente Absperr- und Shut-off-Funktionen in anspruchsvollen industriellen Prozessen konzipiert, unter anderem in Raffinerien, Gas- und Prozessanlagen.
Produktoptimierung mit 3D Druck
Wie wir das Produkt mit additiver Fertigung optimieren konnten:
Gewichtsreduktion
Bisherige Schnittmodelle aus Originalmaterialien wie Stahllegierungen waren sehr schwer und oft nur mit mehreren Personen handhabbar. Durch 3D Druck konnten wir das Gewicht auf wenige Kilogramm reduzieren, bei voller Detailtreue.

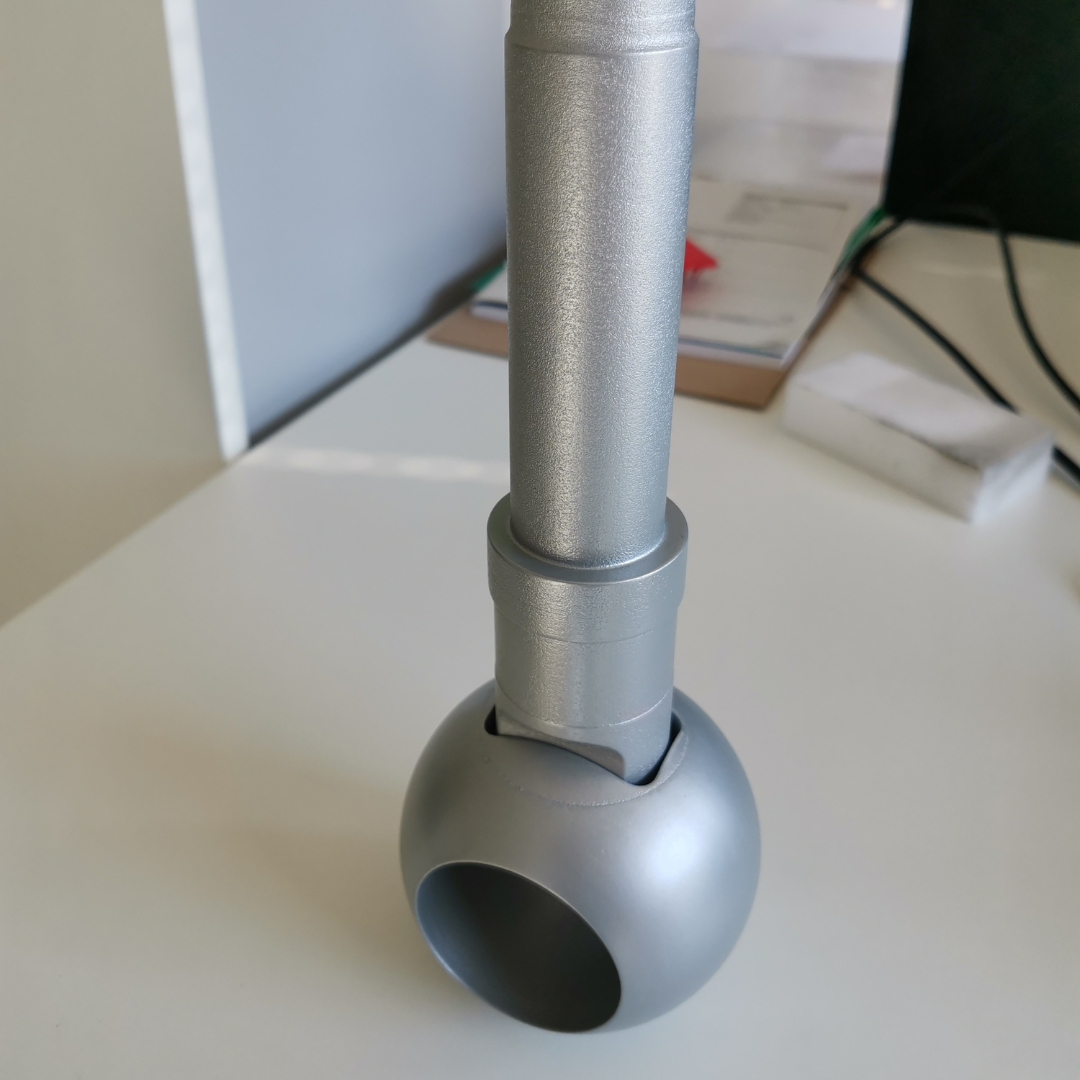

Modulares Design mit Magnet-verbindungen

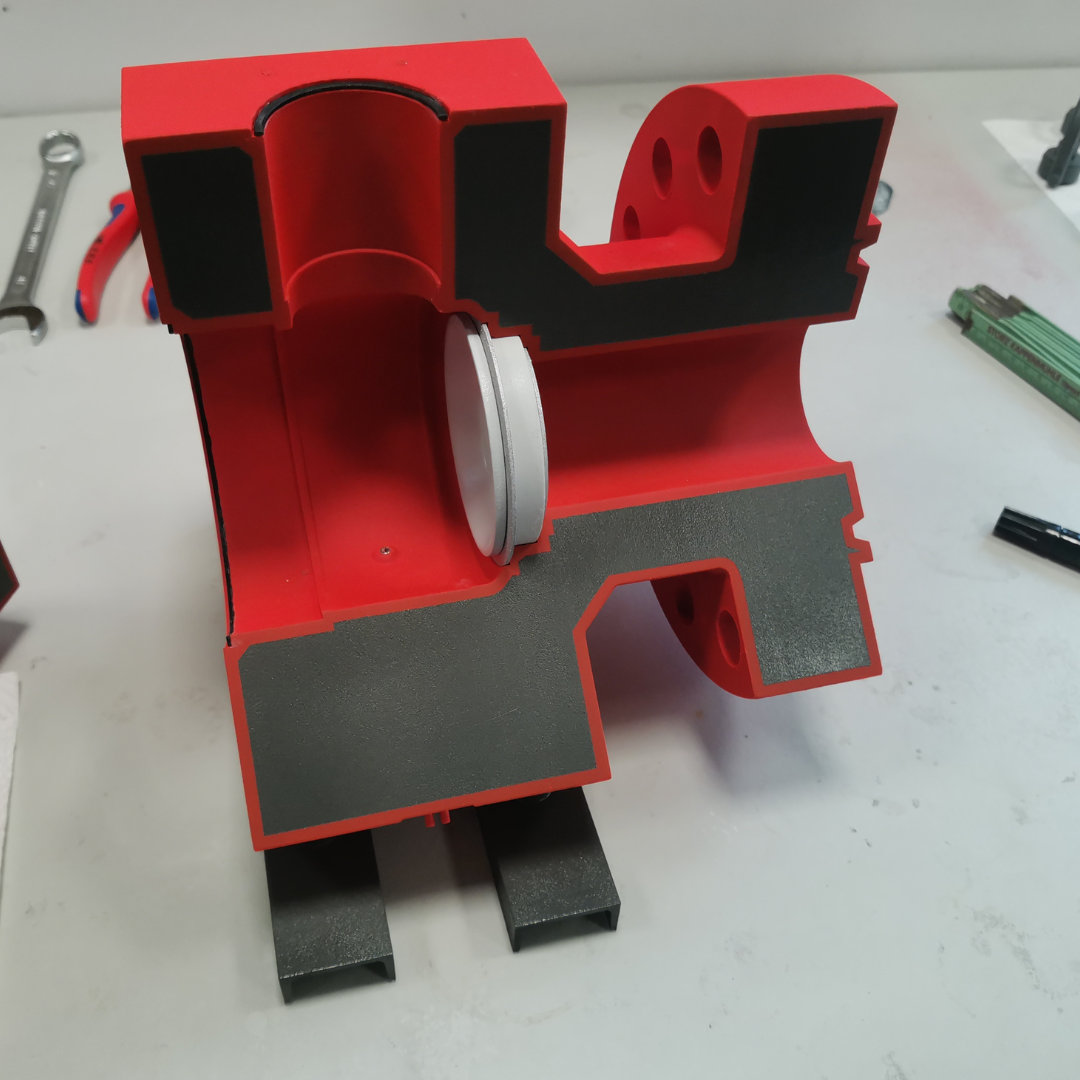

Zerlegbare Komponenten und Magnetverbindungen ermöglichen eine einfache Erklärung von Funktionen und USPs, perfekt für Schulungen, Kundenbesuche und Messen.
Sicherer Transport

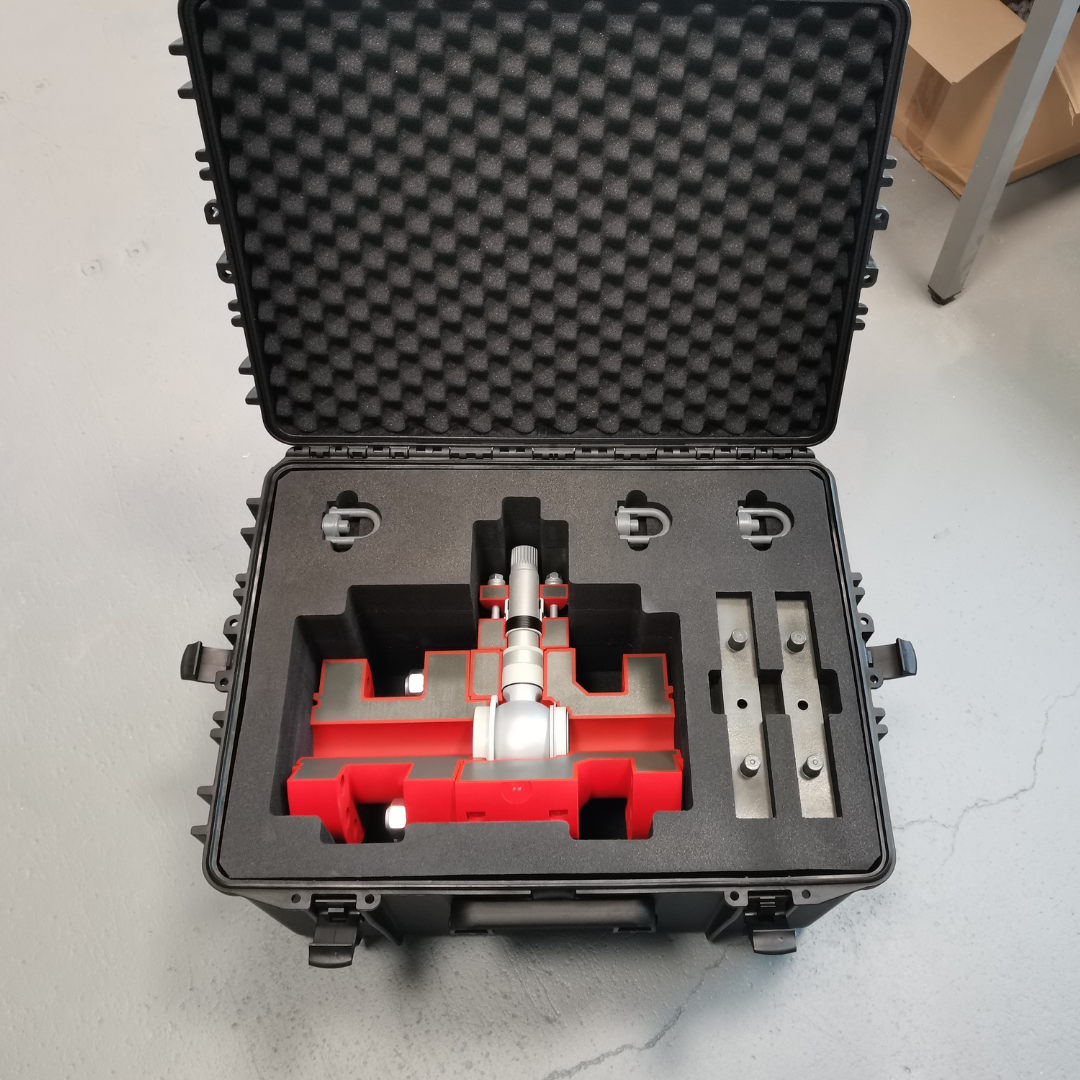

Für den sicheren Transport entwickelten wir wasserdichte Koffer mit passgenauen Schaumstoffeinlagen. So sind die Modelle optimal geschützt und weltweit einsetzbar, vom Flugzeug (Aufgabegepäck) bis zum Kofferraum.
Häufige Fragen zu 3D-gedruckten Maßstabsmodellen
Wofür werden 3D-gedruckte Maßstabsmodelle in der Industrie eingesetzt?
Maßstabsmodelle im 3D Druck kommen häufig zum Einsatz bei:
- Messen und Ausstellungen
- Kundengesprächen und Vertrieb
- Schulungen und Trainings
- Produktpräsentationen komplexer Anlagen
Sie ermöglichen es, technische Zusammenhänge verständlich und greifbar darzustellen.
Welche Vorteile bietet 3D Druck gegenüber klassischen Schnittmodellen?
Der größte Vorteil liegt im geringen Gewicht, der hohen Detailtreue und der Flexibilität im Design. Zusätzlich lassen sich Modelle zerlegbar gestalten und deutlich kostengünstiger herstellen als Modelle aus Metall.
Können 3D-gedruckte Modelle individuell angepasst werden?
Ja, Individualisierung ist eine der größten Stärken des 3D Drucks. Bauteile, Schnitte, Farben, Beschriftungen oder Magnetverbindungen lassen sich exakt auf den Einsatzzweck abstimmen.
Eignet sich 3D Druck auch für den Anlagen- und Maschinenbau?
Absolut. Gerade im Anlagen- und Maschinenbau wird 3D Druck genutzt, um komplexe Systeme verständlich darzustellen, Entwicklungszeiten zu verkürzen und innovative Produkte professionell zu präsentieren.
